Nom: | Câble blindé de 4 noyaux | Standard: | IEC60502-1 |
---|---|---|---|
Gaine externe: | Gaine de PVC | Tension évaluée: | 0.6/1kV |
Couleur: | Noir | CONDUCTEUR: | Conducteur de cuivre solide |
Surligner: | Câble blindé de la SWA de gaine de PVC,câble blindé des canalisations 1KV |
Câble blindé de conducteur de PVC de noyau de cuivre solide de la gaine 1KV 4
4 noyau CableDescription blindé
Conducteur : Classe 2
Isolation : XLPE
Gaine : PVC
Câble Speciification : Résistant au feu
Repérage : Graver ou imprimer en refief
Couleur de gaine : Noir ou rouge
Application blindée de câble de 4 noyaux :
1)Ces câbles sont les plus appropriés à l'enterrement direct ou à l'installation sur des plateaux ou des conduits, où il y a
un risque de dommages mécaniques, les câbles blindés devrait être employé.
2) pour s'étendre en terre le long d'itinéraire avec la grande différence de capable de niveau soutenir les forces mécaniques externes.

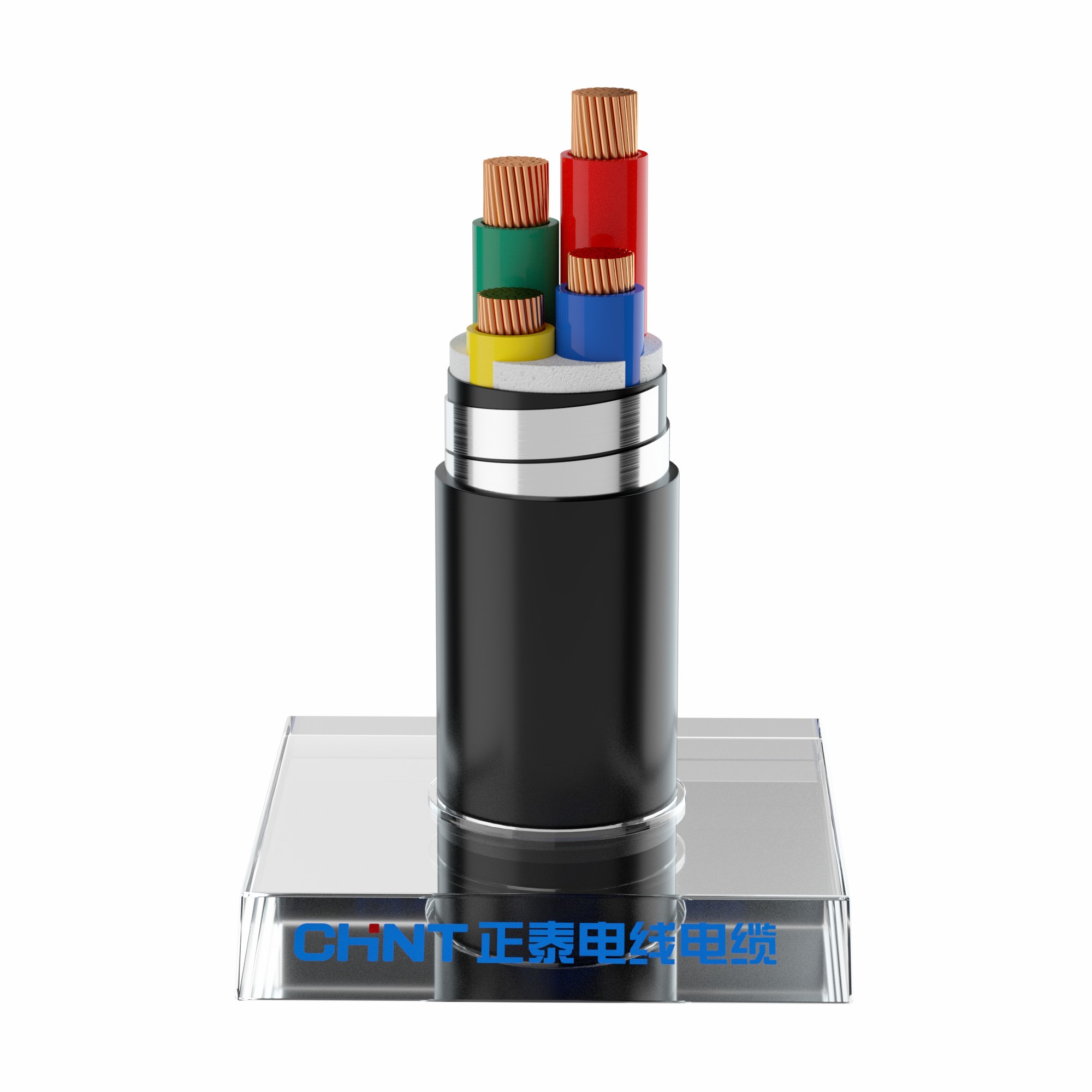

Construction blindée de câble de 4 noyaux
Conducteur : Solide de cuivre recuit par plaine ou échoué (classe 1 ou 2) conducteur se conformant au CEI 60228
Isolation : isolation liée croisée de 90°C XLPE étant conforme au CEI 60502-1
Interlignage : Type St2de PVC À CEI 60502, noir
Armature : STA (armature d'Acier-bande)
Gaine : Type St2de PVC À CEI 60502, noir
Normes :
International : LE CEI 60502, LE CEI 60228, LE CEI 60332, LE CEI 60754
La Chine : GB∕T 12706.1-2008, GB∕T 19666-2005
D'autres normes telles que les BS, le VDE et l'ICEA sur demande
Données techniques
Tension évaluée : 0.6/1kV
La température maximum de conducteur : sous la normale (90°C), urgence (130°C) ou se mettent en court-circuit pas plus de 5 s (250°C) des conditions.
Min. Ambient Temp. 0°C, après installation et seulement quand le câble est dans un à position fixe
Rayon de cintrage minimal : câble O.D de 20 x pour les câbles non-blindés à un noyau
câble O.D de 15 x pour les câbles blindés à un noyau
câble O.D de 15 x pour les câbles non-blindés multinucléaires
câble O.D de 12 x pour les câbles blindés multinucléaires
4 spécifications techniques blindées de câble de noyau
Nom. Section transversale de conducteur | Non de brins/diamètre. Du conducteur | Isolation | Épaisseur de la bande en acier | Épaisseur de gaine | Approximativement O.D. | Approximativement. | Max. D.C Resistance de conducteur (℃ 20) | C.A. de tension d'essai | Estimation actuelle | |
Poids | En air (a) | Dans le sol (A) | ||||||||
1×10 | 7/1.33 | 0,7 | 0,2 | 1,8 | 11,8 | 265 | 1,83 | 3,5 | 77 | 94 |
1×16 | 7/1.67 | 0,7 | 0,2 | 1,8 | 12,8 | 338 | 1,15 | 3,5 | 100 | 120 |
1×25 | 7/2.10 | 0,9 | 0,2 | 1,8 | 14,5 | 458 | 0,727 | 3,5 | 130 | 155 |
1×35 | 7/2.48 | 0,9 | 0,2 | 1,8 | 15,6 | 571 | 0,524 | 3,5 | 160 | 185 |
1×50 | 10/2.56 | 1,0 | 0,2 | 1,8 | 16,8 | 712 | 0,387 | 3,5 | 195 | 220 |
1×70 | 14/2.56 | 1,1 | 0,2 | 1,8 | 18,7 | 940 | 0,268 | 3,5 | 245 | 270 |
1×95 | 19/2.56 | 1,1 | 0,2 | 1,8 | 20,3 | 1209 | 0,193 | 3,5 | 300 | 320 |
1×120 | 24/2.56 | 1,2 | 0,2 | 1,8 | 22,0 | 1465 | 0,153 | 3,5 | 349 | 365 |
1×150 | 30/2.56 | 1,4 | 0,2 | 1,8 | 23,8 | 1757 | 0,124 | 3,5 | 400 | 410 |
1×185 | 37/2.56 | 1,6 | 0,2 | 1,8 | 25,9 | 2157 | 0,0991 | 3,5 | 465 | 465 |
1×240 | 48/2.58 | 1,7 | 0,2 | 1,8 | 28,3 | 2732 | 0,0754 | 3,5 | 550 | 540 |
1×300 | 60/2.58 | 1,8 | 0,2 | 1,9 | 30,9 | 3344 | 0,0601 | 3,5 | 635 | 610 |
1×400 | 60/2.93 | 2,0 | 0,2 | 2 | 34,4 | 4260 | 0,047 | 3,5 | 745 | 695 |
1×500 | 60/3.33 | 2,2 | 0,5 | 2,2 | 39,6 | 5673 | 0,0366 | 3,5 | 860 | 780 |
1×630 | 60/3.76 | 2,4 | 0,5 | 2,3 | 44,0 | 7133 | 0,0283 | 3,5 | 990 | 880 |
2×1.5 | 1/1.38 | 0,7 | 0,2 | 1,8 | 12,3 | 230 | 12,1 | 3,5 | 20 | 31 |
2×2.5 | 1/1.76 | 0,7 | 0,2 | 1,8 | 13,1 | 266 | 7,56 | 3,5 | 27 | 41 |
2×4 | 1/2.23 | 0,7 | 0,2 | 1,8 | 14,0 | 316 | 4,61 | 3,5 | 35 | 53 |
2×6 | 1/2.74 | 0,7 | 0,2 | 1,8 | 15,0 | 378 | 3,08 | 3,5 | 45 | 66 |
2×10 | 7/1.33 | 0,7 | 0,2 | 1,8 | 17,5 | 516 | 1,83 | 3,5 | 63 | 90 |
2×16 | 7/1.67 | 0,7 | 0,2 | 1,8 | 19,5 | 672 | 1,15 | 3,5 | 84 | 117 |
2×25 | 7/2.10 | 0,9 | 0,2 | 1,8 | 22,9 | 937 | 0,727 | 3,5 | 113 | 151 |
2×35 | 7/2.48 | 0,9 | 0,2 | 1,8 | 25,2 | 1181 | 0,524 | 3,5 | 139 | 181 |
2×50 | 10/2.56 | 1,0 | 0,2 | 1,8 | 21,8 | 1281 | 0,387 | 3,5 | 161 | 210 |
2×70 | 14/2.56 | 1,1 | 0,2 | 1,9 | 24,8 | 1734 | 0,268 | 3,5 | 204 | 257 |
2×95 | 19/2.56 | 1,1 | 0,2 | 2 | 27,5 | 2278 | 0,193 | 3,5 | 252 | 310 |
2×120 | 24/2.56 | 1,2 | 0,5 | 2,2 | 31,3 | 3095 | 0,153 | 3,5 | 291 | 351 |
2×150 | 30/2.56 | 1,4 | 0,5 | 2,3 | 34,5 | 3730 | 0,124 | 3,5 | 333 | 393 |
2×185 | 37/2.56 | 1,6 | 0,5 | 2,5 | 38,2 | 4618 | 0,0991 | 3,5 | 385 | 445 |
2×240 | 48/2.56 | 1,7 | 0,5 | 2,6 | 42,2 | 5832 | 0,0754 | 3,5 | 457 | 516 |
2×300 | 60/2.56 | 1,8 | 0,5 | 2,8 | 46,3 | 7142 | 0,0601 | 3,5 | 527 | 583 |
3×1.5 | 1/1.38 | 0,7 | 0,2 | 1,8 | 12,7 | 256 | 12,1 | 3,5 | 20 | 31 |
3×2.5 | 1/1.76 | 0,7 | 0,2 | 1,8 | 13,5 | 302 | 7,56 | 3,5 | 27 | 41 |
3×4 | 1/2.23 | 0,7 | 0,2 | 1,8 | 14,6 | 367 | 4,61 | 3,5 | 35 | 53 |
3×6 | 1/2.74 | 0,7 | 0,2 | 1,8 | 15,7 | 449 | 3,08 | 3,5 | 45 | 66 |
3×10 | 7/1.33 | 0,7 | 0,2 | 1,8 | 18,4 | 627 | 1,83 | 3,5 | 63 | 90 |
3×16 | 7/1.67 | 0,7 | 0,2 | 1,8 | 20,5 | 838 | 1,15 | 3,5 | 84 | 117 |
3×25 | 7/2.10 | 0,9 | 0,2 | 1,8 | 24,2 | 1191 | 0,727 | 3,5 | 113 | 151 |
3×35 | 7/2.48 | 0,9 | 0,2 | 1,8 | 26,6 | 1528 | 0,524 | 3,5 | 139 | 181 |
3×50 | 10/2.56 | 1,0 | 0,2 | 1,9 | 25,5 | 1814 | 0,387 | 3,5 | 161 | 210 |
3×70 | 14/2.56 | 1,1 | 0,2 | 2 | 29,0 | 2474 | 0,268 | 3,5 | 204 | 257 |
3×95 | 19/2.56 | 1,1 | 0,5 | 2,1 | 33,5 | 3598 | 0,193 | 3,5 | 252 | 310 |
3×120 | 24/2.56 | 1,2 | 0,5 | 2,3 | 36,7 | 4386 | 0,153 | 3,5 | 291 | 351 |
3×150 | 30/2.56 | 1,4 | 0,5 | 2,4 | 40,7 | 5332 | 0,124 | 3,5 | 333 | 393 |
3×185 | 37/2.56 | 1,6 | 0,5 | 2,5 | 44,6 | 6562 | 0,0991 | 3,5 | 385 | 445 |
3×240 | 48/2.56 | 1,7 | 0,5 | 2,8 | 50,2 | 8414 | 0,0754 | 3,5 | 457 | 516 |
3×300 | 60/2.56 | 1,8 | 0,5 | 2,9 | 54,9 | 10306 | 0,0601 | 3,5 | 527 | 583 |
4×1.5 | 1/1.38 | 0,7 | 0,2 | 1,8 | 13,5 | 291 | 12,1 | 3,5 | 20 | 31 |
4×2.5 | 1/1.76 | 0,7 | 0,2 | 1,8 | 14,4 | 348 | 7,56 | 3,5 | 27 | 41 |
4×4 | 1/2.23 | 0,7 | 0,2 | 1,8 | 15,5 | 430 | 4,61 | 3,5 | 35 | 53 |
4×6 | 1/2.74 | 0,7 | 0,2 | 1,8 | 16,7 | 534 | 3,08 | 3,5 | 45 | 66 |
4×10 | 7/1.33 | 0,7 | 0,2 | 1,8 | 19,8 | 758 | 1,83 | 3,5 | 63 | 90 |
4×16 | 7/1.67 | 0,7 | 0,2 | 1,8 | 22,2 | 1027 | 1,15 | 3,5 | 84 | 117 |
4×25 | 7/2.10 | 0,9 | 0,2 | 1,8 | 26,3 | 1479 | 0,727 | 3,5 | 113 | 151 |
4×35 | 7/2.48 | 0,9 | 0,2 | 1,8 | 29,1 | 1914 | 0,524 | 3,5 | 139 | 181 |
4×50 | 10/2.56 | 1,0 | 0,2 | 2 | 28,4 | 2334 | 0,387 | 3,5 | 161 | 210 |
4×70 | 14/2.56 | 1,1 | 0,5 | 2,1 | 33,6 | 3518 | 0,268 | 3,5 | 204 | 257 |
4×95 | 19/2.56 | 1,1 | 0,5 | 2,3 | 37,9 | 4638 | 0,193 | 3,5 | 252 | 310 |
4×120 | 24/2.56 | 1,2 | 0,5 | 2,4 | 41,8 | 5701 | 0,153 | 3,5 | 291 | 351 |
4×150 | 30/2.56 | 1,4 | 0,5 | 2,6 | 46,0 | 6912 | 0,124 | 3,5 | 333 | 393 |
4×185 | 37/2.56 | 1,6 | 0,5 | 2,7 | 51,0 | 8562 | 0,0991 | 3,5 | 385 | 445 |
4×240 | 48/2.56 | 1,7 | 0,5 | 3 | 57,7 | 11052 | 0,0754 | 3,5 | 457 | 516 |
4×300 | 60/2.56 | 1,8 | 0,5 | 3,1 | 62,7 | 13479 | 0,0601 | 3,5 | 527 | 583 |
5×1.5 | 1/1.38 | 0,7 | 0,2 | 1,8 | 14,3 | 328 | 12,1 | 3,5 | 20 | 31 |
5×2.5 | 1/1.76 | 0,7 | 0,2 | 1,8 | 15,3 | 397 | 7,56 | 3,5 | 27 | 41 |
5×4 | 1/2.23 | 0,7 | 0,2 | 1,8 | 16,6 | 497 | 4,61 | 3,5 | 35 | 53 |
5×6 | 1/2.74 | 0,7 | 0,2 | 1,8 | 18,0 | 623 | 3,08 | 3,5 | 45 | 66 |
5×10 | 7/1.33 | 0,7 | 0,2 | 1,8 | 21,4 | 895 | 1,83 | 3,5 | 63 | 90 |
5×16 | 7/1.67 | 0,7 | 0,2 | 1,8 | 24,1 | 1225 | 1,15 | 3,5 | 84 | 117 |
5×25 | 7/2.10 | 0,9 | 0,2 | 1,8 | 28,7 | 1780 | 0,727 | 3,5 | 113 | 151 |
5×35 | 7/2.48 | 0,9 | 0,2 | 1,9 | 31,9 | 2329 | 0,524 | 3,5 | 139 | 181 |
5×50 | 19/1.86 | 1,0 | 0,2 | 2,1 | 31,9 | 2879 | 0,387 | 3,5 | 161 | 210 |
5×70 | 14/2.56 | 1,1 | 0,5 | 2,2 | 37,8 | 4327 | 0,268 | 3,5 | 204 | 257 |
5×95 | 19/2.56 | 1,1 | 0,5 | 2,4 | 42,8 | 5740 | 0,193 | 3,5 | 252 | 310 |
5×120 | 24/2.56 | 1,2 | 0,5 | 2,5 | 46,8 | 7027 | 0,153 | 3,5 | 291 | 351 |
5×150 | 30/2.56 | 1,4 | 0,5 | 2,7 | 52,1 | 8591 | 0,124 | 3,5 | 333 | 393 |
5×185 | 37/2.56 | 1,6 | 0,5 | 2,9 | 57,5 | 10636 | 0,0991 | 3,5 | 385 | 445 |
5×240 | 48/2.56 | 1,7 | 0,5 | 3,2 | 64,5 | 13651 | 0,0754 | 3,5 | 457 | 516 |
5×300 | 60/2.56 | 1,8 | 0,5 | 3,4 | 71,0 | 16764 | 0,0601 | 3,5 | 527 | 583 |
3×2.5+1×1.5 | 1/1.76 | 0,7 | 0,2 | 1,8 | 14,1 | 334 | 7,56 | 3,5 | 27 | 41 |
3×4+1×2.5 | 1/2.23 | 0,7 | 0,2 | 1,8 | 15,2 | 410 | 4,61 | 3,5 | 35 | 53 |
3×6+1×4 | 1/2.74 | 0,7 | 0,2 | 1,8 | 16,4 | 508 | 3,08 | 3,5 | 45 | 66 |
3×10+1×6 | 7/1.33 | 0,7 | 0,2 | 1,8 | 19,0 | 701 | 1,83 | 3,5 | 63 | 90 |
3×16+1×10 | 7/1.67 | 0,7 | 0,2 | 1,8 | 21,6 | 959 | 1,15 | 3,5 | 84 | 117 |
3×25+1×16 | 7/2.10 | 0,9 | 0,2 | 1,8 | 25,3 | 1365 | 0,727 | 3,5 | 113 | 151 |
3×35+1×16 | 7/2.48 | 0,9 | 0,2 | 1,8 | 27,4 | 1689 | 0,524 | 3,5 | 139 | 181 |
3×50+1×25 | 10/2.56 | 1,0 | 0,2 | 1,9 | 27,9 | 2115 | 0,387 | 3,5 | 161 | 210 |
3×70+1×35 | 14/2.56 | 1,1 | 0,2 | 2 | 32,1 | 2896 | 0,268 | 3,5 | 204 | 257 |
3×95+1×50 | 19/2.56 | 1,1 | 0,5 | 2,2 | 37,4 | 4213 | 0,193 | 3,5 | 252 | 310 |
3×120+1×70 | 24/2.56 | 1,2 | 0,5 | 2,3 | 41,4 | 5251 | 0,153 | 3,5 | 291 | 351 |
3×150+1×70 | 30/2.56 | 1,4 | 0,5 | 2,4 | 45,0 | 6175 | 0,124 | 3,5 | 333 | 393 |
3×185+1×95 | 37/2.56 | 1,6 | 0,5 | 2,6 | 50,0 | 7731 | 0,0991 | 3,5 | 385 | 445 |
3×240+1×120 | 48/2.56 | 1,7 | 0,5 | 2,8 | 56,0 | 9857 | 0,0754 | 3,5 | 457 | 516 |
3×300+1×150 | 60/2.56 | 1,8 | 0,5 | 3 | 61,3 | 12042 | 0,0601 | 3,5 | 527 | 583 |
3×2.5+2×1.5 | 1/1.76 | 0,7 | 0,2 | 1,8 | 14,9 | 369 | 7,56 | 3,5 | 27 | 41 |
3×4+2×2.5 | 1/2.23 | 0,7 | 0,2 | 1,8 | 16,1 | 457 | 4,61 | 3,5 | 35 | 53 |
3×6+2×4 | 1/2.74 | 0,7 | 0,2 | 1,8 | 17,4 | 573 | 3,08 | 3,5 | 45 | 66 |
3×10+2×6 | 7/1.33 | 0,7 | 0,2 | 1,8 | 20,0 | 785 | 1,83 | 3,5 | 63 | 90 |
3×16+2×10 | 7/1.67 | 0,7 | 0,2 | 1,8 | 23,0 | 1092 | 1,15 | 3,5 | 84 | 117 |
3×25+2×16 | 7/2.10 | 0,9 | 0,2 | 1,8 | 26,8 | 1556 | 0,727 | 3,5 | 113 | 151 |
3×35+2×16 | 7/2.48 | 0,9 | 0,2 | 1,8 | 28,7 | 1874 | 0,524 | 3,5 | 139 | 181 |
3×50+2×25 | 10/2.56 | 1,0 | 0,2 | 2 | 29,1 | 2384 | 0,387 | 3,5 | 161 | 210 |
3×70+2×35 | 14/2.56 | 1,1 | 0,5 | 2,1 | 34,4 | 3583 | 0,268 | 3,5 | 204 | 257 |
3×95+2×50 | 19/2.56 | 1,1 | 0,5 | 2,3 | 38,5 | 4692 | 0,193 | 3,5 | 252 | 310 |
3×120+2×70 | 24/2.56 | 1,2 | 0,5 | 2,4 | 42,5 | 5909 | 0,153 | 3,5 | 291 | 351 |
3×150+2×70 | 30/2.56 | 1,4 | 0,5 | 2,5 | 46,8 | 6889 | 0,124 | 3,5 | 333 | 393 |
3×185+2×95 | 37/2.56 | 1,6 | 0,5 | 2,7 | 52,5 | 8744 | 0,0991 | 3,5 | 385 | 445 |
3×240+2×120 | 48/2.56 | 1,7 | 0,5 | 2,9 | 58,5 | 11068 | 0,0754 | 3,5 | 457 | 516 |
3×300+2×150 | 60/2.56 | 1,8 | 0,5 | 3,1 | 64,5 | 13551 | 0,0601 | 3,5 | 527 | 583 |
4×2.5+1×1.5 | 1/1.76 | 0,7 | 0,2 | 1,8 | 15,1 | 383 | 7,56 | 3,5 | 27 | 41 |
4×4+1×2.5 | 1/2.23 | 0,7 | 0,2 | 1,8 | 16,4 | 477 | 4,61 | 3,5 | 35 | 53 |
4×6+1×4 | 1/2.74 | 0,7 | 0,2 | 1,8 | 17,7 | 598 | 3,08 | 3,5 | 45 | 66 |
4×10+1×6 | 7/1.33 | 0,7 | 0,2 | 1,8 | 20,7 | 839 | 1,83 | 3,5 | 63 | 90 |
4×16+1×10 | 7/1.67 | 0,7 | 0,2 | 1,8 | 23,5 | 1159 | 1,15 | 3,5 | 84 | 117 |
4×25+1×16 | 7/2.10 | 0,9 | 0,2 | 1,8 | 27,7 | 1667 | 0,727 | 3,5 | 113 | 151 |
4×35+1×16 | 7/2.48 | 0,9 | 0,2 | 1,9 | 30,4 | 2107 | 0,524 | 3,5 | 139 | 181 |
4×50+1×25 | 10/2.56 | 1,0 | 0,2 | 2 | 29,5 | 2590 | 0,387 | 3,5 | 161 | 210 |
4×70+1×35 | 14/2.56 | 1,1 | 0,5 | 2,2 | 35,0 | 3900 | 0,268 | 3,5 | 204 | 257 |
4×95+1×50 | 19/2.56 | 1,1 | 0,5 | 2,3 | 39,3 | 5144 | 0,193 | 3,5 | 252 | 310 |
4×120+1×70 | 24/2.56 | 1,2 | 0,5 | 2,5 | 43,2 | 6386 | 0,153 | 3,5 | 291 | 351 |
4×150+1×70 | 30/2.56 | 1,4 | 0,5 | 2,6 | 48,3 | 7683 | 0,124 | 3,5 | 333 | 393 |
4×185+1×95 | 37/2.56 | 1,6 | 0,5 | 2,8 | 53,2 | 9566 | 0,0991 | 3,5 | 385 | 445 |
4×240+1×120 | 48/2.56 | 1,7 | 0,5 | 3 | 59,7 | 12219 | 0,0754 | 3,5 | 457 | 516 |
4×300+1×150 | 60/2.56 | 1,8 | 0,5 | 3,3 | 65,6 | 14985 | 0,0601 | 3,5 | 527 | 583 |
Conseil de commande
Tension évaluée
Norme d'application : IEC/BS/UL/GB
Nombre de noyaux
Taille et construction de conducteur
Nature de l'enveloppe isolante
Blindé ou unarmored. Si armure, le type d'armure et matériel
La condition de la gaine
Longueur de condition de câble et d'emballage
L'autre condition
EMBALLAGE ET EXPÉDITION
Tout le câble pour exporter sont bien emballés et protégés par le tambour ou le bois et le tambour métallique en bois.
Le matériel d'emballage est dépendu du poids et de la taille du câble.
La bonne information, l'information de fabrication, et l'information du client est fermement imprimée sur chaque taille de tambour.
Après les tambours de câble bien emballés envoyés au port maritime, elle est chargée dans le conteneur de 20 pi ou le conteneur de 40 pi. Tout le tambour de câble sont fermement fixés par la ceinture de sécurité pour s'assurer, aucun mouvement pendant le fret maritime.
La taille du conteneur est choisie selon le poids de marchandises chargées par total ou selon l'exigence du client.
